DF-545 Планетарная шестерня для крепления-это спасение силового оборудования.
| Количество: | |
|---|---|
DF-545
HEE
DF-545 40-тонной планетарной шестерни
| Безопасная рабочая нагрузка | 10т |
| Статическая прочность испытательная нагрузка | 400 кН |
| Проволочная веревка | Φ25.4 |

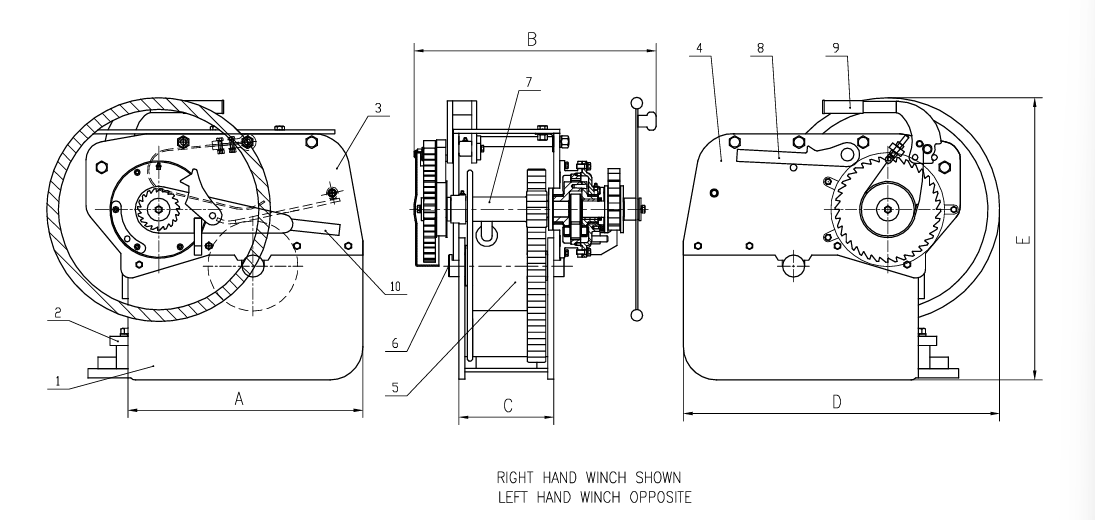

| Модель № | A | B | C | D | E | Wt. (Фунты) | Примечание |
| DF-545-RH/LH-P | 25 1/4 ' | 26 ' | 10 1/4 ' | 34 ' | 30 1/4 ' | 906 | P = окрашен |
| DF-545-RH/LH-G | 25 1/4 ' | 26 ' | 10 1/4 ' | 34 ' | 30 1/4 ' | 906 | G = оцинкован |
| НЕТ. | Имя части | QTY | Материал | Примечание |
| 1 | Базовая обстановка | 1 | Сталь | |
| 2 | Базовая обстановка | 1 | Сталь | |
| 3 | Боковая пластина верх | 1 | Сталь | |
| 4 | Боковая пластина верх | 1 | Сталь | |
| 5 | Барабанная обстановка | 1 | Сборка | |
| 6 | Барабанный вал | 1 | Сталь | |
| 7 | Шахта с валом передачи | 1 | Сборка | |
| 8 | Держите обшивку | 1 | Сборка | |
| 9 | Тормозной сборов | 1 | Сборка | |
| 10 | Рэйчеет обшир | 1 | Сборка |
