А DF-450 поднятый водонепроницаемый Dome Dome решает специализированную проблему в морской технике: обеспечение компенсации давления доступа к системам замкнутой жидкости.
| Количество: | |
|---|---|
DF-450-3624

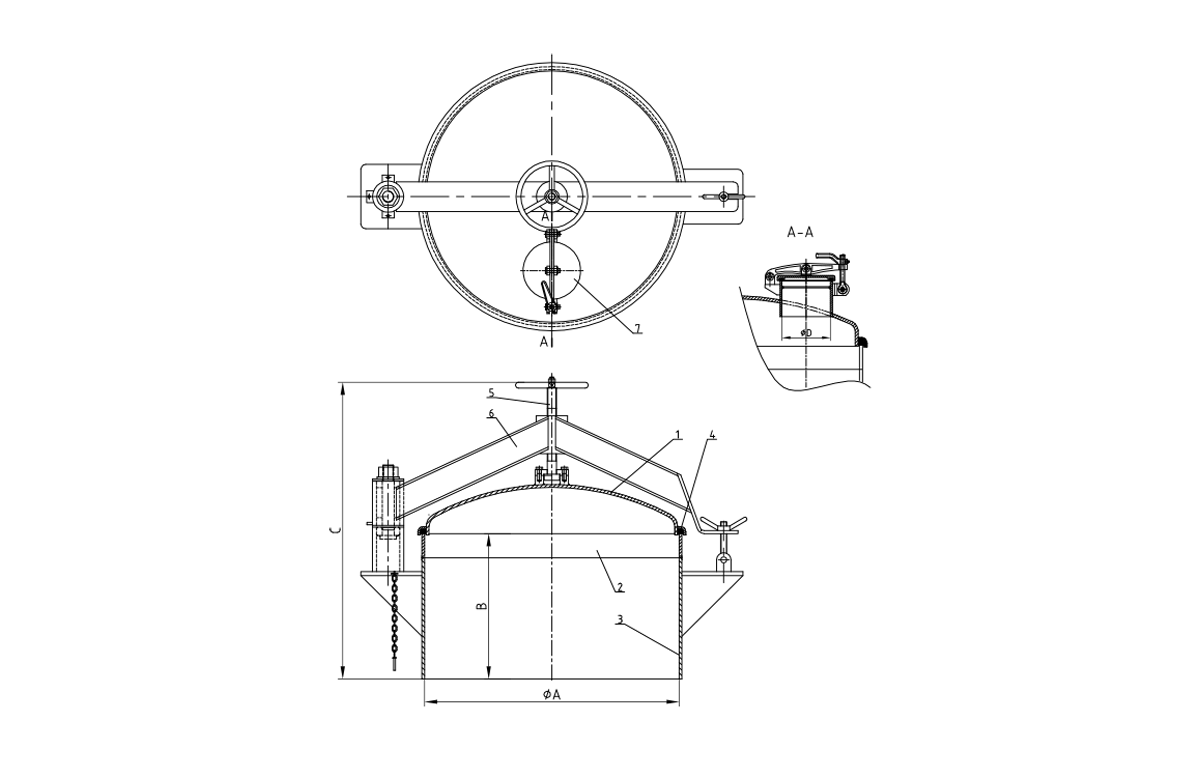

DF-450-3026/3624/4224
Модель №. | Φa | B | C | Φd | Wt. (Фунты) |
| DF-450-3026 | 30 ' | 26 ' | 50 ' | 8 ' | 750 |
| DF-450-3624 | 36 ' | 24 ' | 48 1/2 ' | 8 ' | 860 |
| DF-450-4224 | 42 ' | 24 ' | 49 ' | 8 ' | 950 |
| НЕТ. | Имя и спецификации | QTY | Материал |
| 1 | Крышка люка в сборе | 1 | STEEL |
| 2 | Верхнее коаминговое кольцо | 1 | Нержавеющая ставка |
| 3 | Уплотняя сборка | 1 | STEEL |
| 4 | Хэтч Прокладка | 1 | Неопрен |
| 5 | Центральный вал | 1 | Нержавеющая ставка |
| 6 | I-Beam поворотная рука | 1 | STEEL |
| 7 | 8 'Ullage Hatch | 1 | СБОРКА |
Испытание на утечку: давление 0,04 МПа
Другие дополнительные дополнительные дополнения включают в себя: горячие оцинкованные, конструкцию из нержавеющей стали и таможенные высоты
Поскольку сосуды требуют надежного доступа к резервуарам, трубопроводам и резервуарам, которые испытывают тепловое расширение и сокращение, этот купол сочетает в себе целостность водонепроницаемости с динамичным движением. Измеряя 24 дюйма в диаметре с поднятым профилем 12 дюймов, DF-450 спроектирован для обработки объемных изменений в закрытых системах при сохранении безопасного уплотнения против проникновения воды. Его надежный дизайн делает его подходящим для хранения топлива, балластных резервуаров и систем питьевой воды на коммерческих и военных судах.
Купол включает в себя гибкую секцию сильфонов , в которой размещается до 2 дюймов осевого движения, вызванного тепловым расширением или колебаниями давления в подключенной системе. Эта возможность движения предотвращает напряжение на стенках бака и трубопроводах, которые могут привести к утечкам или структурным повреждениям. Сильья усиливается с помощью коррозионной проволочной сетки, чтобы предотвратить чрезмерную экспертизу под давлением.
Система с двойным обменом сочетает в себе первичную неопренную прокладку с PTFE с вторичным уплотнительным кольцом, чтобы обеспечить целостность водонепроницаемости даже во время движения. Фланце сжатия оснащена зубчатой поверхностью, которая копается в прокладке под давлением, создавая безопасный барьер против проникновения воды. Тестирование подтверждает, что уплотнение поддерживает целостность при давлениях до 5 фунтов на квадратный дюйм между внутренней и внешней средой.
Куполовый корпус построен из углеродистой стали 10-го калибра с усиленной верхней пластиной, способной поддерживать нагрузку на палубу до 400 фунтов. Базовый фланец включает в себя предварительно просверленные монтажные отверстия с негабаритными шайбами для распределения нагрузок по монтажной поверхности. Все структурные компоненты получают эпоксидное покрытие морского качества, чтобы противостоять коррозии в погруженных или высоких условиях.
Дополняния расширения содержат объемные изменения в системах замкнутой жидкости, вызванных изменением температуры, колебаниями давления и операциями заполнения/дренажирования. Они предотвращают накопление давления и образование вакуума, которые могут повредить резервуары, трубы или фитинги, обеспечивая при этом водонепроницаемый доступ для проверки и технического обслуживания.
Укрепленные сильфона включают сверты, предназначенные для сгибания при сохранении постоянного сжатия на герметизирующих прокладках. Покрытие PTFE уменьшает трение во время движения и предотвращает адгезию прокладки, обеспечивая последовательные характеристики герметизации через тысячи циклов расширения.
Стандартная конфигурация совместима с маслом, дизельным током, пресной водой и соленой водой . Для химических применений доступны дополнительные прокладки витона и специализированные покрытия для обработки агрессивных веществ, таких как кислоты, щелочки и углеводородные растворители.
Бегли и печати следует проверять ежегодно на наличие признаков растрескивания или деградации. Механизм движения не требует смазки, так как покрытие PTFE обеспечивает самосмазывающиеся свойства. В применении высокого цикла полная замена уплотнения рекомендуется каждые 5 лет.
Да, DF-450 предназначен как для вышеупомянутых, так и для погруженных в погружение установки до максимальной глубины 30 футов (10 метров) при правильном установке с дополнительным набором глубоководных фланцев. Структурная конструкция выдерживает внешнее гидростатическое давление на этой глубине, сохраняя при этом возможности компенсации внутреннего давления.
