А SB311 Cargo Marine Snatch Block Переопределяет эффективность в обработке морских грузов, обеспечивая критическое решение для подъема и буксировки на судах и оффшорных платформах.
| Количество: | |
|---|---|
SB311-24 '*25t
SB311 Bargo Snatch Block
| Модель | Вес (кг) | SWL (T) | TL (T) |
| SB311-8 '× 2,5t | 29 | 2.5 | 10 |
| SB311-10 '× 3T | 40 | 3 | 12 |
| SB311-12 '× 5t | 46 | 5 | 20 |
| SB311-14 '× 6t | 65 | 6 | 24 |
| SB311-14 '× 8t | 70 | 8 | 32 |
| SB311-16 '× 8t | 98 | 8 | 32 |
| SB311-16 '× 10t | 104 | 10 | 40 |
| SB311-16 '× 15t | 137 | 15 | 60 |
| SB311-18 '× 15t | 153 | 15 | 60 |
| SB311-18 '× 20t | 204 | 20 | 80 |
| SB311-20 '× 25t | 260 | 25 | 100 |
| SB311-24 '× 50t | 360 | 50 | 150 |

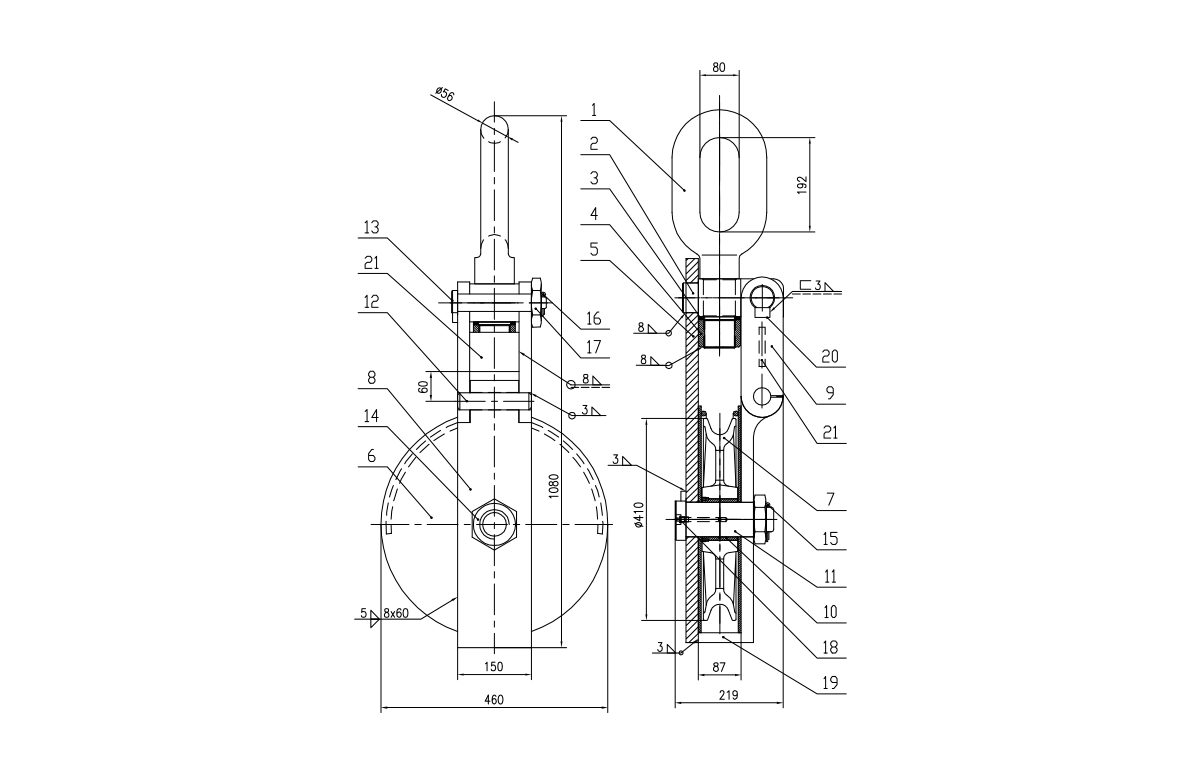

| Элемент | Описание | QTY | Масса |
| 1 | Длинное кольцо | 1 | 29.3 |
| 2 | Луч | 1 | 24 |
| 3 | Проставка | 1 | 0.32 |
| 4 | Круглый орех | 1 | 2.4 |
| 5 | Сильная | 1 | 41.34 |
| 6 | Охраняемая тарелка | 2 | 29.84 |
| 7 | Шкив | 1 | 62 |
| 8 | Вал | 1 | 11.26 |
| 9 | Подключаемая пластина | 2 | 18.62 |
| 10 | Приколоть | 1 | 3 |
| 11 | Штифт | 1 | 2.25 |
| 12 | Шарнирная тарелка | 1 | 27.8 |
| 13 | Орех | 1 | 1.16 |
| 14 | Куст | 1 | 1.68 |
| 15 | Подключаемая пластина | 1 | 3.1 |
| 16 | Подключаемая пластина | 1 | 1.09 |
| 17 | Фиксированный блок | 2 | 0.12 |
| 18 | Орех | 1 | |
| 19 | Приколоть | 1 | |
| 20 | Приколоть | 1 | |
| 21 | Zerk | 2 |
Поскольку морская логистика требует более быстрого времени обработки и более тяжелой нагрузки, этот блок Snatch сочетает в себе надежную конструкцию с операцией с низким содержанием фарцирования для повышения безопасности и производительности. Производившийся для обработки безопасных рабочих нагрузок до 50 тонн (490 кН), SB311 оснащен 16-дюймовым шкивом с точными подшипниками, приспособлениями к проволочным веревкам и синтетическим стропам диаметром 22 мм до 32 мм. Его стальная рама с падением с конструкцией быстрого выпуска обеспечивает быстрое введение веревки без резьбы, что делает его незаменимым для аварийного отклика и обычных грузовых операций.
SB311 включает в себя закаленное стальное шкив с полированной канавкой (RA 0,8 мкм), что сводит к минимуму истирание веревки и уменьшает потерю трения до менее чем 3%. Швица вращается на самосмазывающихся бронзовых втулках, оцененных более чем 10 000 оперативных циклов без технического обслуживания, обеспечивая плавную производительность даже в средах соленой воды. Эта конструкция поддерживает целостность веревки, максимизируя эффективность переноса нагрузки.
Изготовленная из углеродистой стали (ASTM A668 M) с прочностью растяжения, превышающей 800 МПа, рама выдерживает боковые нагрузки до 125% SWL. Боковая пластина с быстрым выпуском оснащена пружинной стопорной штифтом с защищенным шперником, который предотвращает случайное отверстие во время работы. Все компоненты, несущие нагрузку, подвергаются проверке магнитных частиц, чтобы устранить внутренние дефекты.
Вся сборка получает оцинкованное оцинкованное покрытие (минимум 85 мкм), соответствующие стандартам ASTM A153, обеспечивая превосходную коррозионную стойкость в средах соленой воды. Критические компоненты, такие как ось и втулки, построены из 316 из нержавеющей стали, чтобы предотвратить захват. Канавка для шкива включает индикатор износа, который становится видимым, когда 10% толщины материала теряется.
Перенаправляя силу веревки или кабеля, SB311 эффективно удваивает подъемную способность лебедки, одновременно уменьшая необходимую операционную силу вдвое. Это механическое преимущество позволяет обрабатывать более тяжелые нагрузки с существующим оборудованием и снижать усталость оператора во время длительных операций.
Спринг-нагруженная боковая пластина обеспечивает быстрое введение и удаление веревок без резьбы, сокращая время настройки до 70% по сравнению с традиционными конструкциями блоков. Эта функция особенно ценна в чрезвычайных ситуациях, когда быстрое развертывание может предотвратить повреждение груза или повысить безопасность.
Блок Snatch размещает как проволочные веревки (IPS Grade 6x37), так и синтетические канаты с высоким модулем (HMPE) в диапазоне диаметром 22-32 мм. Полированная канавка для шкива специально разработана для предотвращения повреждения синтетического веревочного волокна при сохранении надежного сцепления во время эксплуатации.
В дополнение к защищенному шлам на вывод, блок включает в себя штифт индикатора нагрузки , который заметно простирается при превышении 110% SWL, предупреждая операторов о потенциальных условиях перегрузки. Конструкция рамы включает в себя ручные владения, расположенные для того, чтобы держать пальцы подальше от точек сжимы во время работы.
Бронзовые втулки следует проверить ежеквартально на наличие признаков износа, а канавка для шкива регулярно чистится, чтобы удалить мусор. Световое применение смазки морского состава рекомендуется каждые 500 циклов или ежемесячно в приложениях с тяжелым использованием. Ежегодная проверка должна проверять гальванизирующую целостность и выравнивание шкива.
